miercuri, 18 ianuarie 2012

Invertor 12V CC - 220V CA 500W

      Cu acest circuit putem converti 12V DC în 220V AC. În acest circuit, integratul CD4047 este folosit pentru a genera forma de undă de 50 Hz, semnal care este amplificat pentru a se obține un curent și o tensiune suficientă pentru alimentarea transformatorului.


      Calcul putere traf

      Formula de bază este de P = U * I, puterea de intrare este aproximativ egală cu puterea de ieșire (Pin ≈ Pout). De exemplu, dacă vrem o putere 220 W, la 220 V, atunci avem nevoie de 1A la ieşire.

Amplificator FM 100W

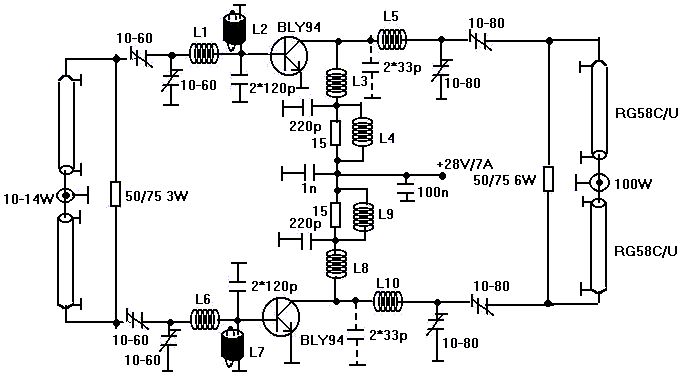

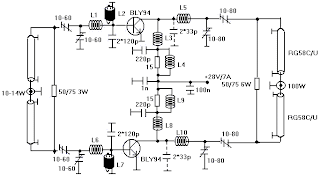

      Mai jos este schema unui amplificator radio de 100W construit cu două tranzistoare BLY94.
      Rezistențele de 50 sau 75 Ω nu trebuie să fie bobinate. Se pot conecta mai multe în paralel.
     Lungimea cablului se calculează: K x lambda / 4, unde K =0.66 pentru cablu de 50 Ω și K = 0.8 pentru cablu de 75 Ω.


* L1 = L6 = 2 spire / 1.5mm / 14mm
* L2 = L7 = 8 spire / 0.8mm / 4mm / ferită sau șoc HF
* L3 = L8 = 4 spire / 2mm / 14mm / pas 1mm
* L4 = L9 = 20 spire / 0.3mm / 3mm / ferită
* L5 = L10 = 1 spiră / 2mm / 15mm

luni, 16 ianuarie 2012

CES - Samsung's Smart Window

      Samsung smart window este probabil cea mai modernă invenţie cu care aţi putea înlocui vechile ferestre ale locuinţei.

      Creaţia faimosului producător de ecrane LCD combină plăcutul cu utilul, înlocuind banalul geam termopan cu un ecran LCD transparent cu funcţie tactilă.


Adaptor CGA - SCART

      Adaptorul CGA - SCART prezentat are două mari avantaje: nu necesită sursă de alimentare separată și  folosește foarte puține componente externe, care pot fi ușor adaptate în interiorul conectorului SCART.
Semnalele pinilor R, G și B ai plăcii CGA sunt convertite de la nivelele TTL la nivelele SCART cu ajutorul rezistoarelor R4, R5 si R6 și al impedanței de intrare (75Ω) a intrărilor SCART. Impedanța de ieșire a divizoarelor de tensiune astfel create nu este exact de 75 Ω cât se specifică pentru intrările SCART, dar, în comportarea practică rezultă mari diferențe.
      Rezistoarele R1-R3 dintre pinul 6 al plăcii CGA și pinii de intrare R, G și B ai conectorului SCART asigură reducerea la 50% a strălucirii atunci când este activ pinul 6.

Interfon - schema simpla

      În această schemă de interfon cu LM386, difuzoarele de 8 ohmi sunt folosite atât ca microfon, cât și ca dispozitiv de ascultare. Potențiometrul de 10K controlează volumul iar câștigul total poate fi ajustat de potențiometrul de 5K. Se folosește un comutator dublu cu 2 poziții astfel încât la un moment dat o persoană poate doar să vorbească (difuzorul este pe post de microfon) iar cealaltă doar să asculte (difuzorul este pe post de cască).
      Comutatorul se acționează manual, din casă. Montajul se alimentează de la sursă de curent continuu de 9V.


marți, 10 ianuarie 2012

Emitator FM de 4W

      Schema de mai jos este un emițător FM de 4W ce funcționează cu o antenă dipol. Cablul dintre emițător și dipol trebuie să fie cât mai scurt pentru o funcționare cât mai bună.


      Cu excepția lui L2, toate bobinele vor fi bobinate în aer.
      Bobinele au următoarele valori:
            L1 - 4 spire / 7mm diametru, sârmă CuEm de 1 mm
            L2 - 4 spire bobinate pe rezistor 0,25W, sârmă CuEm de 0,5mm
            L3 - 3 spire / 7mm diametru, sârmă CuEm de 1 mm
            L4 - 5 spire / 7mm diametru, sârmă CuEm de 1 mm

joi, 5 ianuarie 2012

On/Off cu un singur buton (Flip-Flop)

      De cele mai multe ori multi dintre noi am avut de nevoie de o bascula electronică. Prin apăsarea unui singur buton (fără reținere - fără a-l ține apăsat) să cumutăm un releu On / Off.
       Printr-o atingere a butonului, releul va fii comutat pe On, a doua atingere va comuta releul pe Off.

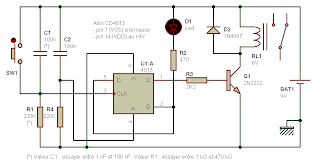

    Schema este realizată cu ajutorul unui Flip-Flop DFF (4013), care ține minte starea curentă a comutației.

Invertor 12V - 220V - 100W

      Circuitul prezentat este un invertor de la 12V la 220V CA de 100 W realizat folosind un număr minim de componente. In acest circuit se foloseste un CD4047 de la Texas Instruments pentru a genera impulsuri la 100 Hz şi patru tranzistoare 2N3055 pentru conducerea sarcini. IC1 CD4047 cunoscut ca un multivibrator astabil produce două forme de unda la 180 de grade si frecventa de 100 Hz.
      Aceste impulsuri sunt preamplificate de doi tranzistori TIP122. Tranzistorii TIP122 sunt amplificati de patru tranzistori 2N3055 (doi tranzistori pentru fiecare ciclu de jumătate) pentru a alimenta transformator-ul de iesire. Iesirea invertorului
