Adaptor USB - RS485 sau RS422 cu circuitul integrat FT232BL

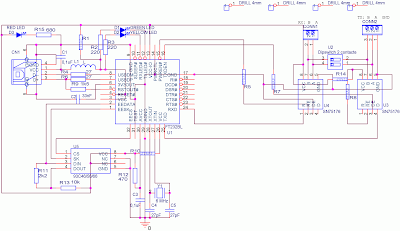

La ce poate fi util un asemenea montaj? La transmiterea si receptionarea seriala a semnalelor pe distante lungi, pana la 1000m. Circuitul este compus din urmatoarele etaje:
- FT232BL - este un adaptor de la USB la USART (port serial cu nivele logice TTL)
- SN75176 - este adaptor de la USART la RS485. Deoarece RS422 presupune 2 fire intrare si 2 fire iesire s-au folosit doua integrate, unul configurat ca intrare si celalalt configurat ca iesire. Prin unirea intrarii cu iesirea, se obtine RS485 din RS422.

Mai jos gasiti cablajul si dispunerea componentelor electronice.

Daca folositi conectori TS-502-2P si TS-502-3P, puteti printa imaginea de mai jos la dimensiunile 5x25mm pe o eticheta, iar dupa decupare o puteti lipi pe conectori.

ATENTIE, standardul RS422 difera de RS485 si prin alte caracteristici, cum ar fi nivelul tensiunii minime/maxime pe intrare/iesire, rezistenta de cap de linie, numarul maxim de emitatoare/receptoare pe un fir torsadat, care la RS422 este 10, iar la RS485 este 32. Desi exista conexiune pe 5 fire full-duplex RS485, in practica, pe unele circuite gasim scris RS422, desi integratele care fac conversia de la USART la RS422 sunt MAX485 sau SN75176.
