Placa Arduino homemade

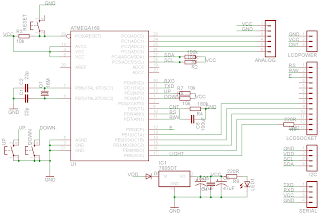

      Pentru cei care doresc să-și construiască singuri o placă de dezvoltare Arduino de calitate pot folosi schema de mai jos.

      În loc de microcontroller-ul ATmega168 din schemă se poate folosi ATmega328 care are o memorie flash mai mare (32 KB față de 16 KB), memorie SRAM de 2 KB față de 1 KB și memoria EEPROM dublă (1 KB față de 512 bytes).

      Defectul montajului este acela că se programează prin port serial, neavând bootloader, se poate folosi un adaptor serial la usb folosind pinii 30 (RX) și 31 (TX).

      Caracteristicile principale ale lui Atmega 168 sunt:

      Microcontroller ATmega168
       Operating Voltage 5V
       Input Voltage (recommended) 7-12V
       Input Voltage (limits) 6-20V
       Digital I/O Pins 14 (of which 6 provide PWM output)
       Analog Input Pins 6
       DC Current per I/O Pin 40 mA
       DC Current for 3.3V Pin 50 mA
       Flash Memory 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
       SRAM 1 KB (ATmega168) or 2 KB (ATmega328)
       EEPROM 512 bytes (ATmega168) or 1 KB (ATmega328)
       Clock Speed 16 MHz
